非碳系036環(huán)氧抗靜電漆儲(chǔ)油罐內(nèi)外壁碳系導(dǎo)靜電防腐涂料
發(fā)布時(shí)間：2022-11-17 作者：昂威涂料 瀏覽次數(shù)：次
1,產(chǎn)品用途和特點(diǎn)
非碳系環(huán)氧導(dǎo)靜電防腐涂料是一種集阻燃,抗靜電,耐溫,耐油,耐水,耐酸堿鹽等介質(zhì)于一體的新型油灌,煤氣罐內(nèi)壁防腐蝕涂料。非碳系環(huán)氧抗靜電底漆具有極好的防腐性能、施工性能、抗?jié)B透性，對油品無污染，漆膜堅(jiān)韌耐磨、電阻率穩(wěn)定。非碳系環(huán)氧抗靜電涂料適用于石油石化行業(yè)原油及成品油罐的內(nèi)壁防腐，也可用于其它電子行業(yè)需要防靜電的場所。還可用于混凝土設(shè)備的防腐蝕保護(hù)。
2,涂料組成
非碳系環(huán)氧導(dǎo)靜電防腐涂料分為底層涂料和面層涂料,每種涂料均由甲,乙兩組份組成；
底層涂料 甲組份(醬紅色液體) 乙組份(棕色液體)
面層涂料 甲組份(月白色液體) 乙組份(棕色液體)
3,主要技術(shù)指標(biāo)
|
組份 |
檢驗(yàn)項(xiàng)目 |
技術(shù)指標(biāo) |
檢驗(yàn)方法 |
||
|
底漆 |
面漆 |
||||
|
甲組份 |
漆膜顏色和外觀 |
醬紅色,漆膜平整 |
月白色,漆膜平整光滑 |
目測 |
|
|
粘度,s |
40—70 |
35—70 |
GB/T 1723—93 |
||
|
細(xì)度(μm) |
≤60 |
≤60 |
GB 1724—79 |
||
|
固體含量,% |
70±2 |
70±2 |
GB 1725—79 |
||
|
涂層 |
遮蓋力,g/㎡ |
70 |
80 |
GB 1726—79 |
|
|
干燥時(shí)間(h) |
表干 |
≤4 |
≤4 |
GB 1728—79 |
|
|
實(shí)干 |
≤24 |
≤24 |
|||
|
光 澤,% |
可 調(diào) |
GB 1743—79 |
|||
|
硬 度 |
0.49 |
GB/T1730--93 |
|||
|
附著力,級 |
1 |
1 |
GB1720—79 |
||
|
柔韌性(mm) |
1 |
1 |
GB/T1731--93 |
||
|
沖擊強(qiáng)度(㎏.cm) |
50 |
50 |
GB/T1732--93 |
||
|
表面電阻率,Ω |
10 5—109 |
GB16906—97 |
|||
|
體積電阻率,Ω﹒m |
10 ³—108 |
GB 13348—92 |
|||
|
氧指數(shù)(OI) |
≥29 |
GB 2406—93 |
|||
|
導(dǎo)熱系數(shù)W/M·K |
0.057 |
美國ASTM177-76 |
|||
4,用量比和包裝該涂料各組份間的配比是通過研究和大量試驗(yàn)對比選擇的較佳用量比。為使用方便,產(chǎn)品出廠時(shí)按比例配套包裝。
|
涂料包裝規(guī)格 |
||
|
包裝規(guī)格 |
底漆(醬紅色) |
面漆(月白色) |
|
甲組份(鐵桶) |
20 Kg |
20 Kg |
|
乙組份(鐵罐） |
2 Kg |
5Kg |
5,施工方法
1)底面處理
為了提高涂料的防腐蝕效果,涂漆關(guān)應(yīng)清除基材表面的殘舊漆膜,鐵銹,油污,氧化皮及雜物。
2)具體要求如下:
(1)用噴丸或噴砂除銹,質(zhì)量應(yīng)達(dá)到Sa2.5級(GB8923—88)。
(2)若采用手工除銹,質(zhì)量應(yīng)達(dá)到St3級(GB8923—88)。
(3)涂漆前,應(yīng)除去表面的油污,灰塵等雜質(zhì)。處理干凈后的鋼板應(yīng)及時(shí)涂上漆,以防重新生銹。
3)配漆油漆使用前要均勻攪拌,待攪拌均勻后將乙組份倒入甲組份中(對于80℃高溫儲(chǔ)罐,涂刷二道底漆和三道面漆時(shí),再加入一袋隔熱材料),混合均勻后方可使用。如油漆用量較少,甲,乙組份可按比例進(jìn)行調(diào)配。

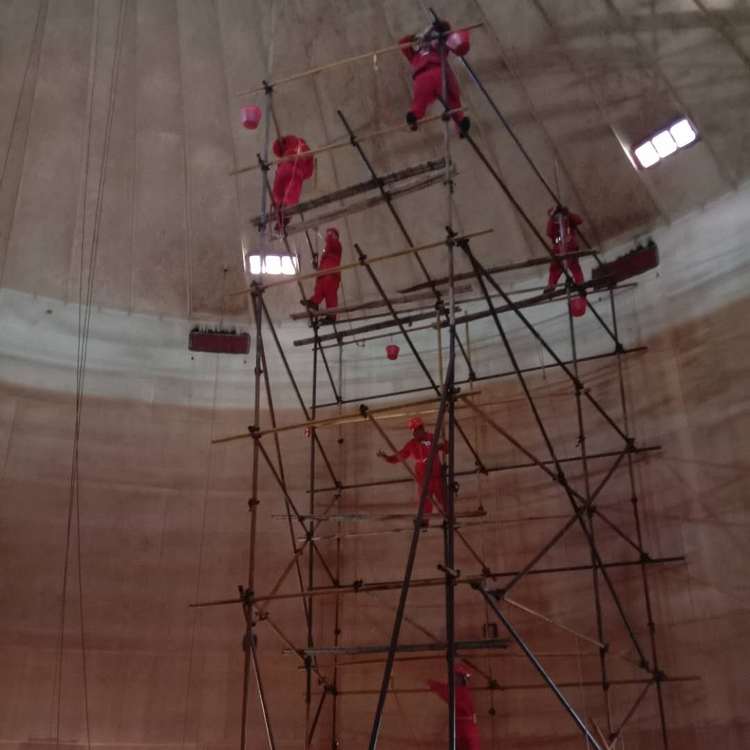

4)涂漆
(1)可采用刷漆,輥涂,噴涂法施工。盡量做到涂層薄厚均勻,不漏涂,不流掛并達(dá)到規(guī)定的厚度。在常溫條件下每隔4h可涂一道。
|
高溫儲(chǔ)罐(80℃)涂裝程序參照表 |
|||||
|
涂裝程序 |
組 份 |
配比(㎏) |
顏色 |
膜厚(μm) |
用漆(g/㎡) |
|
一道 |
底漆甲組份 乙組份 |
20:2 |
醬紅 |
30～50 |
～130 |
|
二道 |
底漆甲組份 乙組份 隔熱材料 |
20:1.1:1.6 |
醬紅 |
60～80 |
～150 |
|
三道 |
面漆甲組份 乙組份 隔熱材料 |
20:5:2 |
月白 |
60～80 |
～150 |
|
四道 |
面漆甲組份 乙組份 |
20:5 |
月白 |
30～50 |
～130 |
|
常溫儲(chǔ)罐涂裝程序參照表 |
|||||
|
涂裝程序 |
組 份 |
配比(kg) |
顏色 |
膜厚(μm) |
用漆(g/㎡) |
|
一道 |
底漆甲組份 乙組份 |
20:2 |
醬紅 |
30～50 |
～130 |
|
二道 |
底漆甲組份 乙組份 |
20:2 |
醬紅 |
30～50 |
～130 |
|
三道 |
面漆甲組份 乙組份 |
20:5 |
月白 |
30～50 |
～130 |
|
四道 |
面漆甲組份 乙組份 |
20:5 |
月白 |
30～50 |
～130 |
(2)每次涂刷完畢,要及時(shí)用稀料清洗漆刷等施工工具,以備下次使用。若采用噴涂,更需要及時(shí)用稀料將噴槍和軟管洗凈,防止涂料固化后堵塞。
6,注意事項(xiàng)
1)涂料儲(chǔ)存期為1.5年,超過儲(chǔ)存期應(yīng)進(jìn)行性能指標(biāo)化驗(yàn),若合格仍可使用。
2)涂料中含有機(jī)溶劑,施工現(xiàn)場應(yīng)注意排風(fēng),嚴(yán)禁明火,要使用防暴燈照明。
3)請于陰涼,通風(fēng),干燥處儲(chǔ)存涂料。
