液位傳感器又叫液位開關，顧名思義，就是用來控制液位的開關。從形式上主要分為接觸式和非接觸式。非接觸式的如電容式液位開關,接觸式的例如:浮球式液位開關、電極式液位開關、電子式液位開關。電容式液位開關也可以采用接觸式方法實現。液位感應器就是一種能夠感受水溫水位，并且將感受到的水溫水位轉變成變化的電信號的儀器。在太陽能熱水器的發展史上，水溫水位傳感器一直起著舉足輕重的作用，熱水器的智能化、人性化都與水溫水位傳感器密不可分，水溫水位測控儀更是離不開水溫水位傳感器，水溫水位傳感器工作穩定是對整個熱水器智能控制的保障。水溫水位傳感器的從無到有，從簡單到復雜，使用壽命的由短到長，都與太陽能專業人士的努力是分不開的 。
水位傳感器是指能將被測點水位參量實時地轉變?yōu)橄鄳?yīng)電量信號的儀器。容器內的水位傳感器（液位傳感器），將感受到的水位信號傳送到控制器，控制器內的計算機將實測的水位信號與設定信號進行比較，得出偏差，然后根據偏差的性質，向給水電動閥發出"開"和"關"的指令，保證容器達到設定水位。進水程序完成后，溫控部份的計算機向供給熱媒的電動閥發出"開"的指令，于是系統開始對容器內的水進行加熱。到設定溫度時。控制器才發出關閥的命令、切斷熱源，系統進入保溫狀態。程序編制過程中，確保系統在沒有達到安全水位的情況下，控制熱源的電動調節閥不開閥，從而避免了熱量的損失與事故的發生。
投入式水位傳感器在水位監測系統中的應用
廣泛用于水廠、煉油廠、化工廠、玻璃廠、污水處理廠、高樓供水系統、水庫、河道、海洋等對供水池、配水池、水處理池、水井、水罐、水箱、油井、油罐、油池及對各種液體靜態、動態液位的測量和控制。

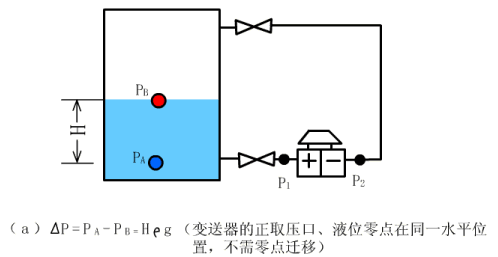

液位傳感器工作原理
用靜壓測量原理：當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓強公式為：Ρ = ρ .g.H + Po。式中：
P ：變送器迎液面所受壓強ρ：被測液體密度；g ：當?shù)刂亓铀俣?/span>
Po ：液面上大氣壓；H ：變送器投入液體的深度
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然，通過測取壓強 P ，可以得到液位深度。
