超聲波液位儀_超聲波物位儀_一體式超聲波液位儀
來源： 燁立工控作者： 小楊點擊數： 次時間：2026-04-22
一體式超聲波液位儀廣泛用于罐體、水池、水庫的液位和體積測量，也可用于明渠的流量測量。在實際使用中，很多界面無法接觸，如：對測量設備產品有腐蝕(酸、堿)、對測量設備有污染的場合(下水道)，或在測量裝置上產生粘附物的物質(粘合劑)。由于超聲波液位儀測量技術基于非接觸的超聲波原理，所以超聲波液位儀適合于那些無法用物理方式接觸的液體及料位位置。
注：測量固體介質時稱超聲波物位儀或超聲波物位計；測量液位介質時稱超聲波液位計或超聲波液位儀或超聲波水位計。
二、超聲波液位儀測量原理
超聲波液位儀垂直安裝在液體的表面，它向液面發出一個超聲波脈沖，經過一段時間，超聲波液位儀的傳感器接收到從液面反射回的信號，信號經過變送器電路的選擇和處理，根據超聲波液位儀發出和接收超聲波的時間差，計算出液面到傳感器的距離。由于采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，超聲波物位儀可以應用于各種復雜工況。一體式超聲波液位儀是指探頭與外殼組合在一起的超聲波液位儀。
三、超聲波液位儀產品參數
【產品名稱】：一體式超聲波液位儀
【產品型號】：YEH3000X2
【產品量程】：5米、10米、15米、20米、30米、40米、50米、60米
【測量精度】：0.5%-1.0%
【分 辨 率】：3mm或1.0%（取最大值）
【屏幕顯示】：中文液晶顯示或英文液晶顯示
【供電電壓】：標配DC24V，可選AC220V+15% 50Hz
【環境溫度】：顯示儀表-20-60℃，探頭-20-80℃
【防護等級】：顯示儀表IP65，探頭IP68
【探頭電纜】：無
【安裝方式】：螺紋或者法蘭
【模擬輸出】：2線制4-20mA/50Ω負載，4線制4-20mA/10Ω負載
【數字輸出】：可選485、232通訊
【繼電器輸出】：可選用2組AC250V/8A或DC30V/5A

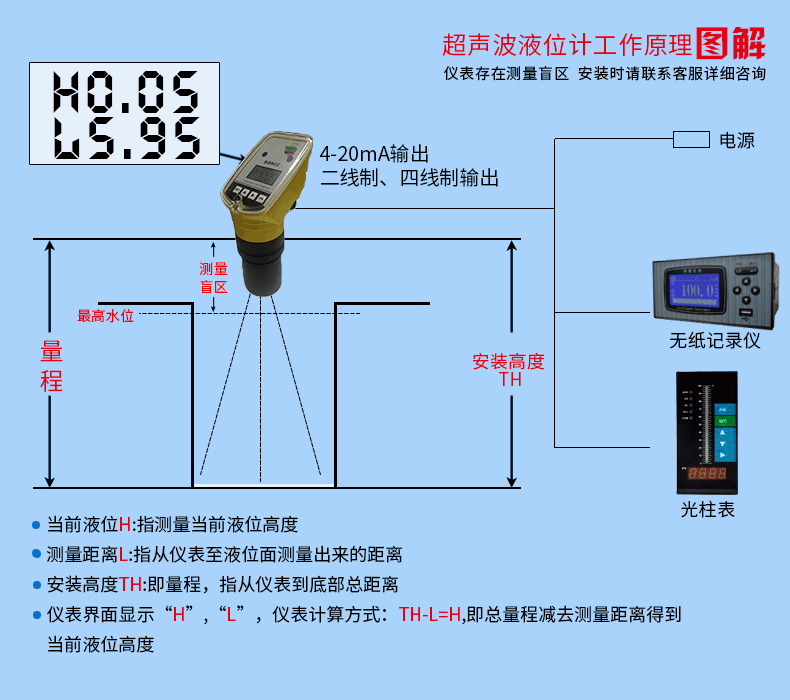

四、超聲波液位儀工作原理圖
