YL-2000 |
|
|||
|
|
A |
不防爆 |
||
|
B |
防爆 |
|||
|
T |
特殊介質專用 |
|||
|
|
3 |
3米量程 |
||
|
5 |
5米量程 |
|||
|
10 |
10米量程 |
|||
|
20 |
20米量程 |
|||
|
30 |
30米量程 |
|||
|
|
S |
普通型（單探頭：超聲波傳感器） |
||
|
D |
自校準型（雙探頭：超聲波傳感器） |
|||
|
備注 |
專用表用于測量特殊介質，并可用于防爆場所； |
|||
例如： YL-2000B -10-S 為10米量程單探頭防爆型超聲波液位計
球罐超聲波液位計維護與安裝

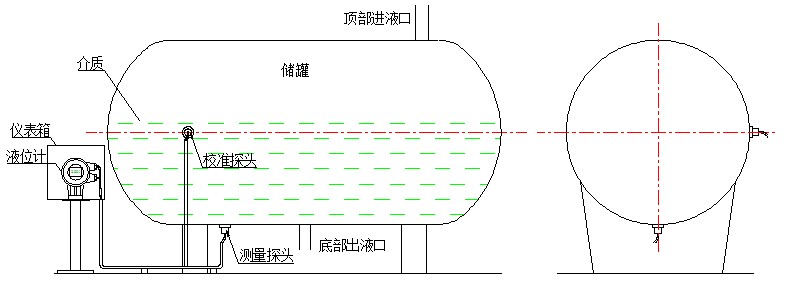

臥罐的安裝要求及示意圖
（1）液位計探頭安裝位置選擇的原則為：探頭盡量遠離進、出液口（特別是要遠離進液口、越遠越好）；
1、普通型為單探頭測量（測量探頭安裝于罐體底部）；自校準型為雙探頭測量（測量探頭安裝于罐體底部、校準探頭安裝于罐直徑方向處）；
2、液位計的測量探頭應盡量安裝于罐體的zui低點處；液位計的校準探頭，應安裝于罐直徑方向的中心處（兩者應不在一直線上）；
3、罐體外表面有保溫層的，應該留出探頭的安裝空間；去掉保溫層的尺寸不應小于200x200mm；
4、液位計的探頭線長度為8米；因此應保證探頭與儀表箱之間的距離合適；

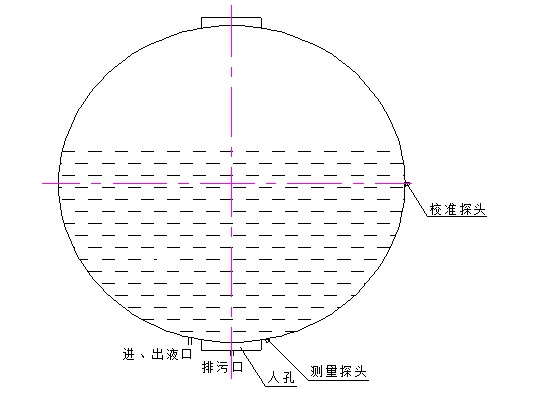

球罐的安裝要求及示意圖
（2）液位計探頭安裝位置選擇的原則為：探頭盡量遠離進、出液口（特別是要遠離進液口、越遠越好）；
1、普通型為單探頭測量（測量探頭安裝于罐體底部）；自校準型為雙探頭測量（測量探頭安裝于罐體底部、校準探頭安裝于罐赤道方向處）；
2、液位計的測量探頭，應安裝于罐底部靠近人孔處；液位計的校準探頭，應安裝于球罐赤道方向處（應靠近旋梯）；
3、罐體外表面有保溫層的，應該留出探頭的安裝空間；去掉保溫層的尺寸不應小于200×200mm；

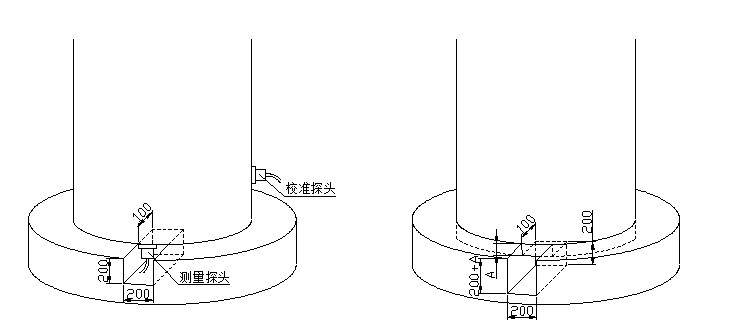

立式罐安裝要求及示意圖
（3）在立式罐安裝液位計，底座一般為水泥底座；請在底座預留探頭安裝空間（推薦尺寸為200x200mm）；
1、液位計探頭安裝位置選擇的原則為：探頭盡量遠離進、出液口（特別是要遠離進液口、越遠越好）；
2、普通型為單探頭測量（測量探頭安裝于罐體底部）；自校準型為雙探頭測量（測量探頭安裝于罐體底部、校準探頭安裝于罐體側壁）；校準探頭離地面的高度應在0.5～1米；
