液位傳感器_差壓液位變送器_超聲波水位傳感器
來源： 燁立工控作者： 小楊點擊數： 次時間：2026-04-22
液位傳感器（靜壓液位計/液位變送器/液位傳感器/水位傳感器）是一種測量液位的壓力傳感器。靜壓投入式液位變送器（液位計）是基于所測液體靜壓與該液體的高度成比例的原理，采用國外先進的隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號（一般為4～20mA/1～5VDC）。下面為大家介紹燁立差壓液位變送器和超聲波水位傳感器。

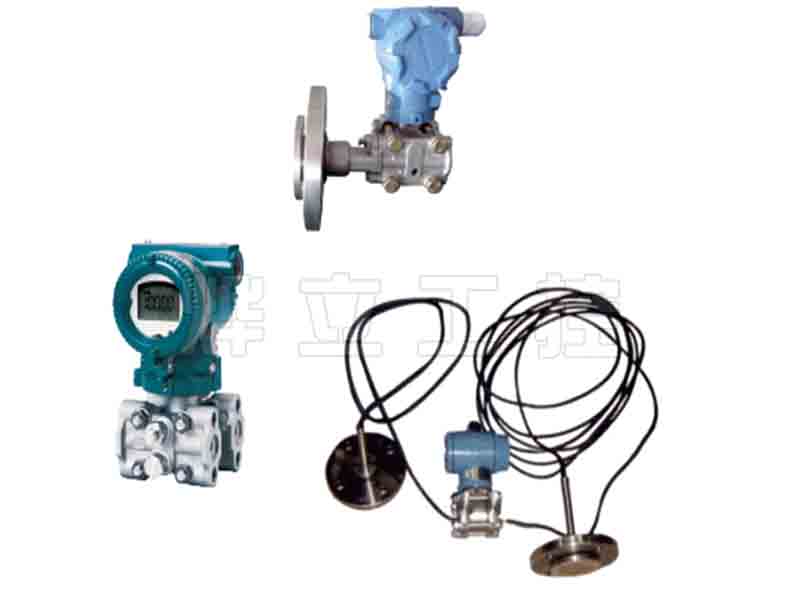

燁立WMB3351差壓液位變送器通過兩側或一側的隔離膜片，使膜盒內部產生壓力差，從而轉變?yōu)槟ず袃?nèi)部極板上的差動電容，由電子線路放大轉換成4~20mA標準信號輸出。量程零點遷移、穩定性好，智能Hart總線協議、顯示可選；可測量表壓、絕壓、差壓、微差壓，耐高靜壓，量程外部連續可調，遷移范圍寬；應用范圍廣，廣泛應用于：氣體壓力、差壓/液體壓力、液位的測量。
WMB3351差壓液位變送器選型參考：
①測量型式：DR、微差壓變送器（1.5KPa以內）
DP、差壓變送器（1.5KPa以上）
LT、單法蘭式液位壓力/差壓變送器
GP、標準連接4"NPT內螺紋一M20×1.5外螺紋一①14焊管
②膜片材質：1、SUS316L2、3、哈氏合金C4、蒙乃爾合金5、SUS316L涂PTFE
③連接方式：無、表示GP標準連接方式
A、單法蘭膜片式
B、單法蘭插入筒式（DN50，簡長：50mm、100mm、200mm、250mm需另行標注）
C、單法蘭毛細管（DN50，毛細管長度需另行標注）
D、雙法蘭毛細管（DN50，標準長度為3m，毛細管長度可訂制，需另行標注）
E、單法蘭卡盤（中76外徑）
F、雙法蘭卡盤（中76外徑）
G、其它訂制（需另行標注）
④連接材質：1、SUS316L2、SUS3043、其它（需另行標注）
⑤輸出（兩線制）及顯示：M1、4~20mA無顯示
M2、4~20mALCD顯示
M3、4～20mA HART
M2、4~20mA HART LCD顯示
⑥防爆要求：無、無防爆要求E1、隔爆E2、本安防爆

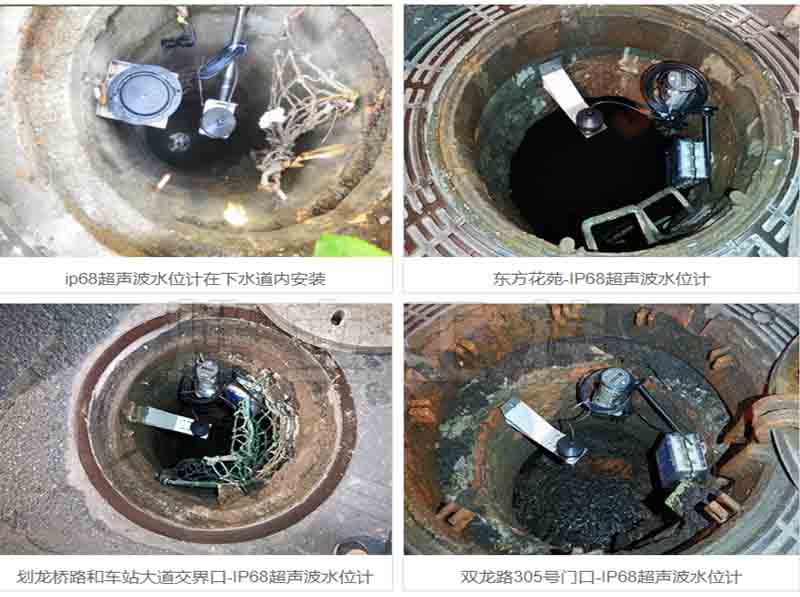

燁立IP68超聲波水位傳感器是利用聲波介質對被檢測物進行非接觸式和無磨損的檢測。主要是檢測污水、河水、清水，能夠測量傳感器發射面到水表面的距離值；主要應用于下水道、觀測井、雨水井等城市管網系統中。 產品防護等級達到IP68水平，可以在水下1米以內深度長期浸泡，不會損壞。(注意儀表的電纜線出線部分需要現場接線后可靠密封，避免進水) 測量原理：超聲波探頭發射出的超聲脈沖，通過空氣傳播到被測水面，經反射后再通過空氣返回到超聲波探頭，因?yàn)榘l(fā)射和接收的時間都是能夠知道的，根據這個時間×聲速÷2=探頭發射面到水面之間的距離。
YEH-KJ型超聲波水位計技術參數：
|
結 構 |
一體、分體 |
型 號 |
XIHUIP68 |
|
分辨率 |
0.50% |
量 程 |
1~8米 |
|
防護等級 |
IP68 |
輸 出 |
1路RS232或RS485,MODBUS協議 |
|
測量輸出結果 |
探頭發射面到被測水面之間的距離值 |
測量精度 |
0.3%~1.0%（標準條件下） |
|
工作環境濕度 |
≤90%RH非凝結 |
盲區范圍 |
根據量程范圍不同，盲區不同 |
|
工作環境溫度 |
-20~+60℃ |
傳感器螺紋 |
根據量程范圍不同，螺紋不同 |
|
配套電纜長度 |
1米 |
電纜出線 |
4芯 |
|
上電采集延時 |
上電5.0秒就可以采集，8秒后采集完畢 |
|
供電電壓 |
直流24V，輸出1路4-20mA或1路RS485，MODBUS協議；直流12V，輸出1路RS485，MODBUS協議 |
