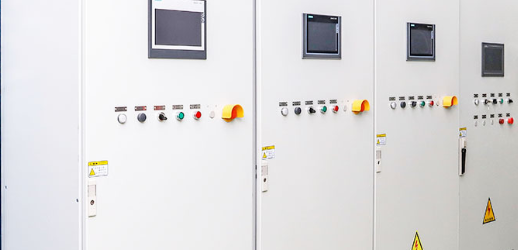

1.設備構成：設備是由電源保護斷路器、變頻器、軟啟動（裝于啟動柜）、可編程序控制器、交流接觸器、繼電器、熔斷器、保護器、觸摸屏、控制變壓器、開關電源、打印機（自選）、以太網模組（自選）、配電柜體等組成。
2.工作流程：設備在設定好相應的參數后，會按照預先設定好的時間對消防水泵逐個進行定期開機巡檢，根據實際需要，設定的時間可更改。在可編程序控制器（PLC）的控制下，電機通過變頻器實現300轉每分鐘的速度進行低頻運轉，并檢測運轉是否正常。達到巡檢的目的，如有故障將進行聲光報警。當巡檢過程中突然發生火災時，巡檢柜立即停止巡檢，并把消防信號傳給消防水泵配電柜啟動消防水泵。
3.具有數字電壓電流儀表、巡檢狀態指示燈、手動、自動轉換按鈕、緊急停止按鈕電笛接出按鈕、故障報警指示燈等功能。
4.具有自定義設定巡檢周期和巡檢時間的功能5.具有消防水泵電機故障檢測報警功能，預留報警信號可遠程接入控制室。
6.具有觸摸屏數字顯示故障功能，并可查閱發生故障時間及通報記錄具體某臺的電機故障。
7.具有過流、過壓、缺相等保護功能
8.巡檢柜預留信號與相仿配電柜進行信號連接，確保安全可靠。
