聚氯乙烯含氟螢丹涂料用途和特點
文章發(fā)布于：2024-04-19 作者：昂威涂料 瀏覽次數(shù)：次
產(chǎn)品簡介：
聚氯乙烯螢丹涂料主要是由改性聚氯乙烯類樹脂、氟樹脂、無機顏料、填料、等組成的雙組份涂料。此產(chǎn)品在空氣微水的作用下，能與鋼鐵表面的鐵離子生成一層磷化、鈍化膜，該膜密、屏蔽抗?jié)B透隔離介質(zhì)的性能強、增強了該涂料的附著力，提高了耐腐蝕性、耐候性、耐溫性（使用溫度小于或等于120度）可耐中等濃度和硫酸、硝酸、鹽酸、醋酸、甲醇、甲醛、堿和各種鹽類的腐蝕。
聚氯乙烯螢丹涂料性能特點：
1、漆膜堅韌、抗沖擊、附著力、耐蝕、耐候、耐油性能

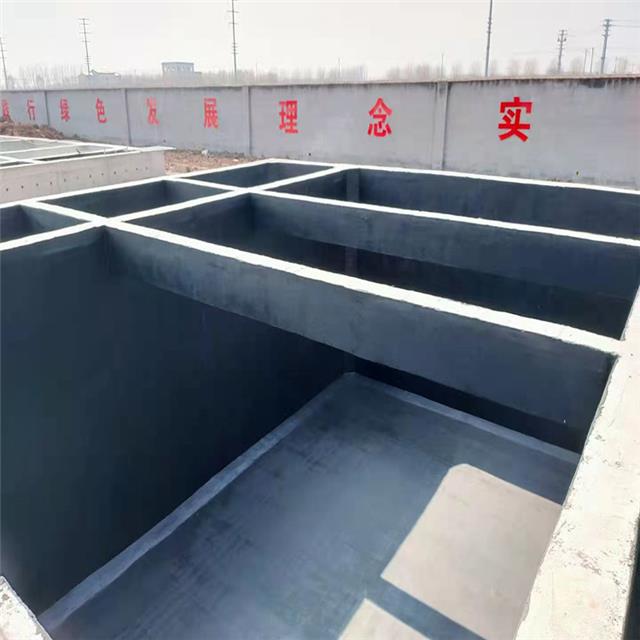

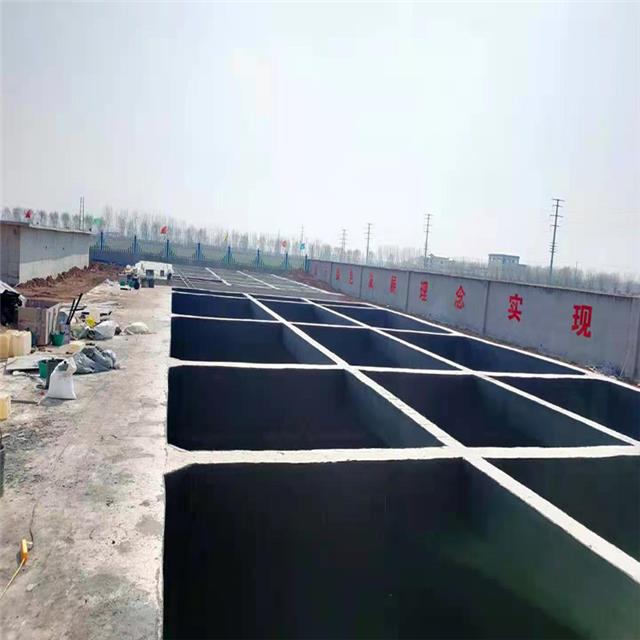

2、適用范圍廣、耐各種酸、堿、鹽、等介質(zhì)，可在海洋性氣候環(huán)境下使用，在溴腐蝕和含氟酸腐蝕環(huán)境下也可采用，可用于鋼結(jié)構(gòu)、混凝土結(jié)構(gòu)表面的室內(nèi)外和污水池地面防護(hù)。
施工簡單：
1、可采用刷涂、輥涂、噴涂
2.除銹級別St3-Sa2.5級，維候除銹難時可采用St2級。
3.漆膜干燥時間，表干時間2-4小時，實干時間24小時。

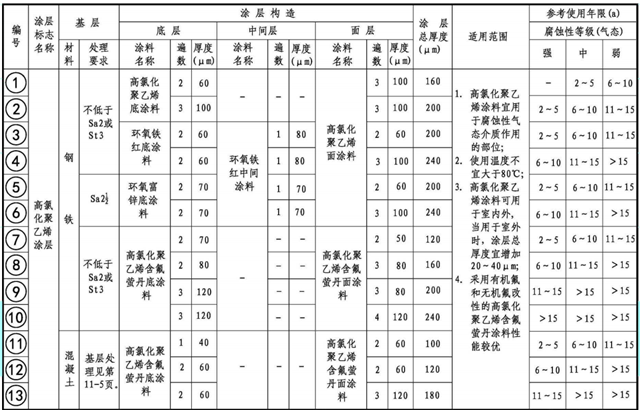

涂層名稱：
聚氯乙烯螢丹底涂料、聚氯乙烯螢丹面涂料、聚氯乙烯含氟螢丹底涂料、聚氯乙烯含氟螢丹面涂料、高氯化聚氯乙烯含氟螢丹底涂料、高氯化聚氯乙烯含氟螢丹面涂料、
涂層（氯磺化聚乙烯）
產(chǎn)品數(shù)據(jù)
|
項目 |
指標(biāo) |
||
|
底漆 |
中間漆 |
面漆 |
|
|
漆膜外觀 |
正常 |
||
|
細(xì)度 |
60 |
/ |
40 |
|
干燥時間/h |
|
|
|
|
表干 |
2 |
||
|
實干 |
24 |
||
|
附著力/Mpa ≥ |
5 |
/ |
5 |
|
彎曲性能/mm ≤ |
2 |
/ |
2 |
|
耐鹽水性能（3%NaCI 水溶液240h） |
無異常 |
||
|
耐硝酸（10%HNO3水溶液，72h） |
無異常 |
||
|
耐磷酸（20%H3PO4 水溶劑，72h） |
無異常 |
||
|
耐硫酸（60%HZSO4 水溶劑，72h） |
無異常 |
||
|
耐鹽酸（10%HC1 水溶劑，72h） |
無異常 |
||
|
耐堿性（20%NaOH 水溶劑，72h） |
無異常 |
||
|
漆膜厚度 μm |
23±5 |
23±5 |
35±5 |
施工方法
該產(chǎn)品可用以下方式施工
噴涂： 使用空氣噴涂。
刷涂： 推薦用于預(yù)涂和小面積涂裝。注意要達(dá)到特定的干膜厚度。
涂層厚度參考：色漆氟涂層干膜在25μm-40μm
產(chǎn)品混合比（體積）
組份A 20KG 組份B 4KG A:B 5:1
儲存
必須按照國家規(guī)定儲存。儲存環(huán)境應(yīng)干燥、陰涼、通風(fēng)條件好，遠(yuǎn)離熱源和火源。包裝容器必須保持密閉。
23℃時的保質(zhì)期 組份A 12個月 組份B 6個月
在有些市場，為適應(yīng)當(dāng)?shù)胤梢?guī)定，標(biāo)識的保質(zhì)期可以縮短，以上是短保質(zhì)期，之后須經(jīng)檢測以確定質(zhì)量是否合格
注意事項
本產(chǎn)品僅供專業(yè)人員使用，施工人員和工人需要培訓(xùn)、有經(jīng)驗、有能力和設(shè)備根據(jù)技術(shù)文件來正確混合/攪拌和施涂油漆，施工人員和工人在使用本產(chǎn)品時需要使用適當(dāng)?shù)膫�人防護(hù)設(shè)備。本指導(dǎo)基于現(xiàn)有的產(chǎn)品知識提供。
健康和安全
在通風(fēng)良好的條件下使用，避免吸入漆霧，避免接觸；
如不慎濺到應(yīng)立即用合適的清潔劑、肥皂和水沖洗，如不慎進(jìn)入眼睛，應(yīng)用水充分沖洗并立即就醫(yī)診治
主要使用的行業(yè)有：無機化學(xué)工業(yè)（鹽化工、煤化工）、化學(xué)礦山工業(yè)（工業(yè)鹽、硫磺礦、鱗礦、鉀礦等）化肥與農(nóng)*藥工業(yè)（化學(xué)肥料、氮肥、磷肥、鉀肥、復(fù)合肥等）石油化學(xué)工業(yè)（石油煉制、石油加工、天然氣加工）精細(xì)化學(xué)工業(yè)（合成樹脂與塑料工業(yè)、橡膠工業(yè)、化學(xué)纖維工業(yè)等）日用化學(xué)工業(yè)、等鋼結(jié)構(gòu)工程、混凝土工程。
